橡胶发泡鞋底的优缺点，相较于橡胶鞋底怎么样

橡胶发泡鞋底的优缺点都有哪些？带着这个疑问，下面她时代小编就带来了关于橡胶发泡鞋底的优缺点的解答，另外小编还带来了橡胶发泡的鞋底怎么样、发泡橡胶鞋底好吗、橡胶发泡鞋底缺点等相关资讯，感兴趣的小伙伴就一起来看看吧。

橡胶发泡鞋底缺点

①采用价廉的碳酸氢钠作发泡剂它分解出二氧化碳气体。此种气体在橡胶中渗透性大只能制造出开孔的海绵。 难于制造孔眼小和气孔结构大小均匀的闭孔海绵胶，加入并用有机发泡剂，则可制成混合联孔结构、孔眼大小较均匀的海绵

②发泡剂H的分解温度较高但碳酸氢钠在130度以下就能逐渐分解产二氧化碳生气体使橡胶发泡

③发泡剂H在胶料中加入助发泡剂后可使其热分解温度大大降，加入硬脂酸、明矾等助发泡剂后不仅能降低发泡温，而且能使发泡剂充分逸出气体，减少发泡剂H的用量，降低成本 提高发泡质量

④明矾是带来结晶水的硫酸钾铝它是助80℃发泡剂，低温下明矾含结晶水以上的高温，结晶水逐渐析出 此种结晶水能促进或加速发泡剂的热分解

⑤碳酸氢钠、明矾、发泡剂、等都应研成细小粉粒，用200目筛网过筛后方可加入混炼，否则它们将分散不均匀，这将导致胶料局部地区发泡不均匀，气孔结构不良

⑥胶料的硫化速度与发泡速度应大致同步进行或协同并进，方能获良好孔眼结构的海绵胶。若发泡剂开始分解出气体时，胶料已经深度硫化，发泡剂分解出来的气体膨胀力将难于克服气孔壁上橡胶的强力，因而束缚了起泡，导致海绵较硬、弹性低、穿着鞋时不舒服，若起步硫化太慢，发泡剂大量气体分解出来时，橡胶处于欠硫状态，强度低，使得气孔塌陷或海绵孔眼爆裂

⑦温度对海绵胶的起泡非常敏感 同一个胶料在不同的温度下它的发泡率是不一样的 要求在生产过程 中温度变化或区域温度1℃ 至2℃差异控制在 至 的范围内 否则 海绵胶成品的孔眼结构及硬度不均匀

⑧生产过程中应经常抽样检查混炼胶的发泡情况 因为发泡率的大小影响海绵的柔软性、弹性、耐磨性

橡胶发泡的鞋底怎么样？相比于橡胶的鞋底

JW-IS-90/G不溶性硫磺母料品名： 天然橡胶和合成橡胶的硫化剂 无锡巨旺塑化材料有限公司组成： 不溶性硫磺和聚合物及分散剂的混合物颗粒 13906194438吴聚合物载体： EPDM/SBR外观： 浅黄色颗粒比重： 约

1.35-

1.45（g/cm3）硫含量%： 约68-70灰分%： 约

5.5建议使用量：1-5份用途： JW-IS-90/G是不溶性硫含量占总硫含量90%以上的不溶性硫磺，经过抗静电处理以后，再加入橡胶载体与其分散剂后制成，制成后的母胶粒具有优良的分散性，无论用天然橡胶和合成橡胶，混炼后均能避免硫的迁移和喷霜，从而保持胶料储存的稳定性和安全性。为避免不溶性硫磺过早转化成可溶性硫磺，JW-IS-90/G应在混炼结束前加入最为适宜，并且，加硫温度不宜过高。JW-IS-90/G无毒无污染，具有不飞扬，易分散的特点。适宜自动称量，确保称量精确，符合物料安全及环保要求。用量：1-5份包装：25kg纸箱包装，内衬防潮袋（也可按客户指定包装方式和指定物料代码包装）。储存：原封室温25℃以下存放期12个月。原则上请勿重压，如遇长时间叠压有结块现象，捏碎即可使用，不影响使用性能。

橡胶发泡的鞋底怎么样，

还可以的，比泡沫鞋底要好

发泡橡胶鞋底好吗，橡胶发泡底好还是橡胶大底好

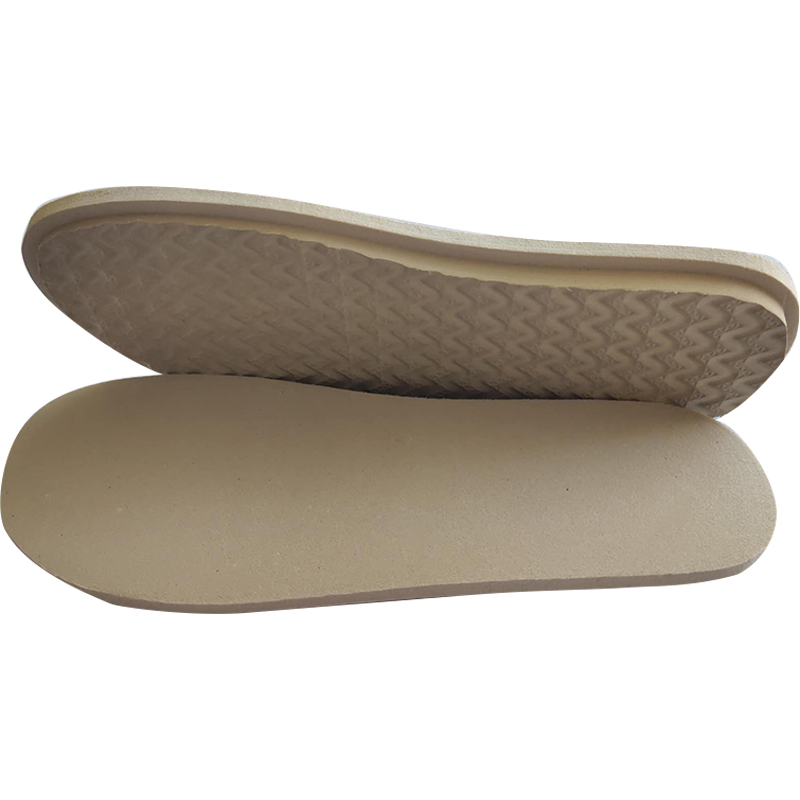

胶发泡鞋底橡胶发泡底是用天然或人造橡胶制造的橡胶闭孔或开孔发泡材料制造的铺底面料。在半个世纪以前，人们将这种材料大量用于球鞋、运动鞋、旅游鞋、解放鞋、休闲鞋等。它具有弹性优良、抗撕裂性能好、耐老化、耐腐蚀、电绝缘等性能。定义就是EVA二次发泡形成的鞋底，我们称为MODE底。我国企业大批量生产橡胶发泡底，产品供应美国和欧洲市场。橡胶发泡工艺用固体干胶制造绵胶时，通常是在橡胶中填充人发泡剂和其它助剂在硫化温度下进行化学分解反应，分解出气体。使胶料膨胀发泡，形成微孔橡胶故制得性能良好的微孔橡胶对发泡剂品种的选择、用量的确定、助发泡剂的配合等等都是非常重要的。一般来说，对发泡剂希望能满足如下要求：贮存时对酸、碱、光、热的稳定性，良好、无味、无毒、发泡后的微孔橡胶无污染变色的弊病，在较短的时间内就能完成气体分解，发气量可进行控制粉末状发泡剂应粒径细小，能均匀分散在胶料中，不影响橡胶的硫化过程，售价低廉。无机与有机发泡剂并用，制造胶鞋。橡胶发泡污染环境，逐渐被淘汰。中底海绵胶鞋海绵中底是价廉的低档橡胶制品。追求成本低廉，采用无机与有机发泡剂并用，降低价昂的有机发泡剂用量既可达到性能要求，又能降低成本。胶料配方如下天然胶重量份：再生胶100；硫磺8；氧化锌3；硬脂酸17；促进剂M2；促进剂D4；黑油膏或机油30；明矾细粉粒6；发泡剂H8；碳酸氢钠12；陶土25；碳酸钙180；总计1000含胶率10%。

1.1都可以做到），优点是既具有橡胶一部分的高耐磨特性，又具有发泡底的比传统橡胶轻的特性（当然，物性是没有橡胶底的好，但比发泡底好），缺点也很明显，加工操作性困难。一般可以代替橡胶底同发泡EVA底配合组底。
